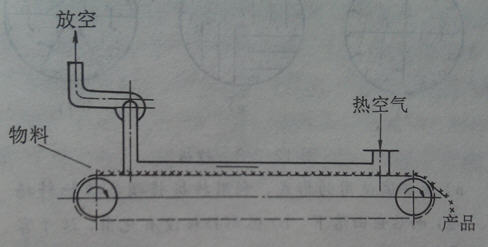

平流带式干燥器

热风稳定地流过随输送带运行的物料表面，为平流带式干燥器，如下图，输送带一般由金属条制成。由于物料是堆积于水平循环的输送带上，故不受振动和冲击，不会破碎。物料层的厚度直接影响干燥速率，料层厚，干燥速率就低，具体厚度大小取决于物料的表面状态，一般由实验来确定。物料在干燥器内的停留时间一般在0.5~2.5h范围内，干燥强度为1.6~4.7kg(H2O)/(h.m2)。

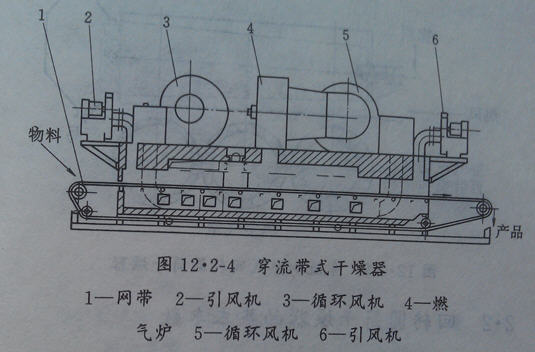

穿流带式干燥器



    物料放在多孔板或金属丝网制成的水平输送带上，热风穿过物料层进行干燥，称为穿流带式干燥器，如下图所示。它有向下通风型和向上通风型，也有复合通风型。对于泥状物料，可适当成形后进行干燥，也有将成型机与干燥器联合使用的，以改善干燥物料的均匀性，防止粉尘飞扬。带的侧面及装置出入口处的密封应特别注意，否则会产生漏气，造成短路，使干燥速率大大降低。物料层的厚度须均一，不然也会造成气体短路，使产品质量下降。通常，料层厚度视物料状态由实验确定。一般带的正面通风速度为0.5~1.5m/s，也有达到2~3m/s的；干燥时间0.2~1.5h；干燥强度6~16.6kg(H2O)/(h.m2)。
